Расходомер-счетчик РСТ-5 применим для различных сред таких как:
В зависимости от типа, преобразователи имеют различный тип присоединения к трубопроводу:
а) ± 1,0 % для расходомера с преобразователем ТПР1-ТПР9, ТПР1М-ТПР9М;
б) ±0,5 % для остальных исполнений расходомера.
РСТ-5 имеет импульсный выход, реализованный на транзисторе с открытым коллектором обратной проводимости (n-p-n). Цена импульса выбирается оператором в меню расходомера из диапазона от 0,01 до 999,99 л с дискретностью 0,01 л.
Питание импульсного выхода осуществляется от внешнего источника постоянного тока через токоограничивающий резистор напряжением от 4 до 24 В при токе нагрузки не более 10 мА.
Питание РСТ-5 осуществляется от встроенного литиевого элемента питания размера “С” с номинальным напряжением 3,6 вольт или от внешнего источника постоянного тока напряжением от 4 до 24 В.
Скорость передачи информации по цифровым интерфейсам RS232, RS485 настраивается из ряда: 1200, 2400, 4800, 9600 бод/с. Более подробно технические характеристики приведены в руководстве по эксплуатации РСТ-5.

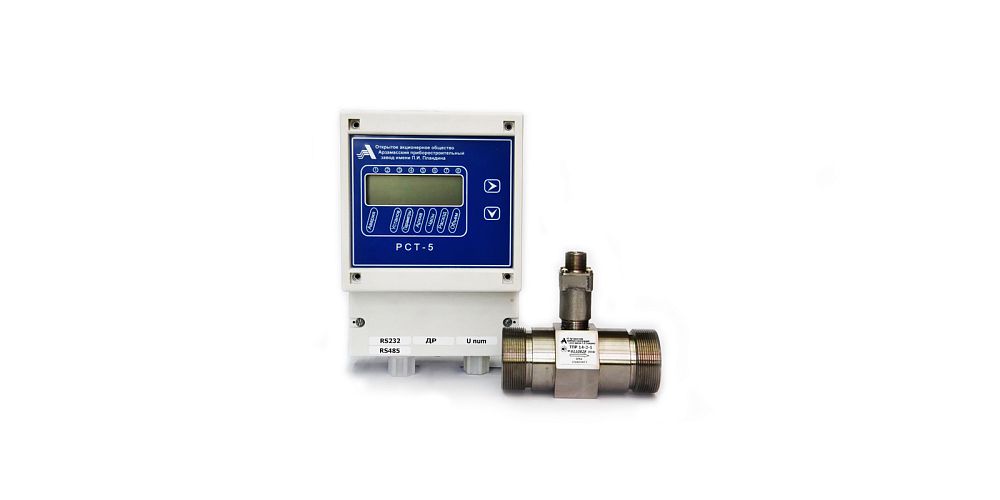

Расходомер-счетчик турбинный РСТ-5

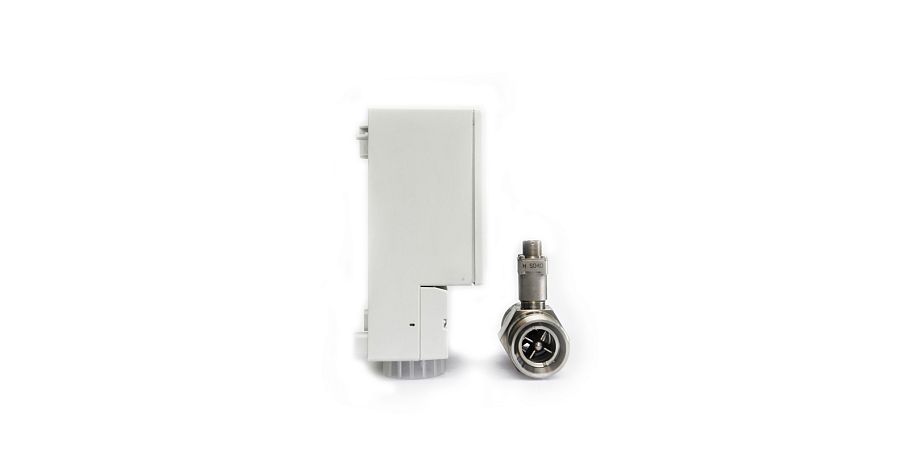

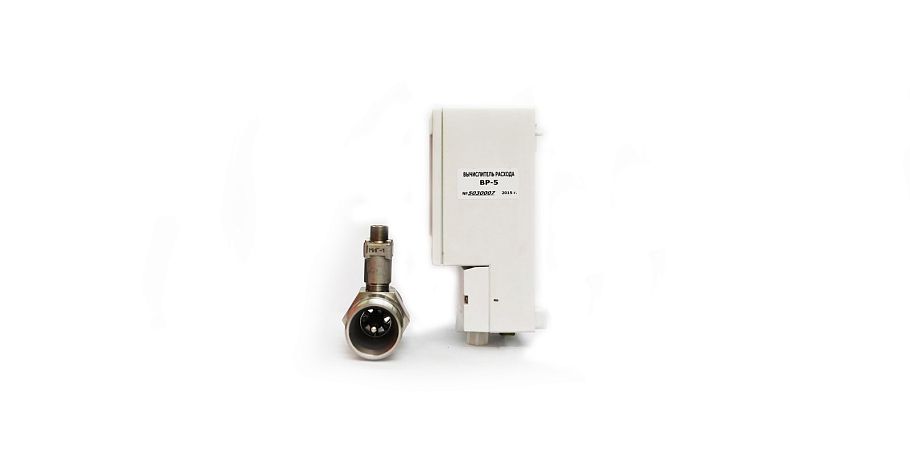

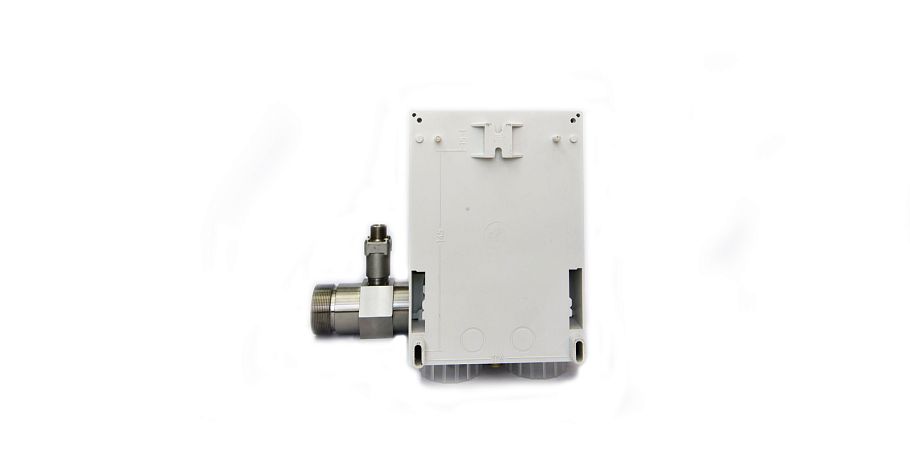

Расходомер-счетчик турбинный РСТ-5 состоит из электронного вычислителя расхода ВР 5 и турбинного преобразователя расхода ТПР (ТПРМ) или турбинного геликоидного преобразователя расхода ТПРГ (в дальнейшем – преобразователь), соединенных кабелем.
РСТ-5 предназначен для измерения объема и объемного расхода жидких сред с вязкостью до 100 мм2/с (100 сСт), а также преобразования измеренного значения объема в импульсный сигнал.
РСТ-5 может применяться в различных технологических процессах пищевой промышленности, топливных, энергетических установках, стендовом оборудовании и может входить в состав оборудования более высокого уровня.
РСТ-5 внесен в Госреестр средств измерений и имеет свидетельство об утверждении типа средства измерений, сертификат соответствия на применение во взрывоопасных зонах.
РСТ-5 выпускается в нескольких модификациях, отличающихся друг от друга типом и исполнением входящих в его комплект преобразователей.
РСТ-5 может питаться, как от встроенного элемента питания, так и от внешнего источника постоянного тока. Продолжительность непрерывной работы до замены элемента питания не менее 5-ти лет.
Текущее значение объемного расхода отображается в 3-х единицах: л/с, л/мин, м3/ч. Вычислитель имеет импульсный выход. Сигнал на импульсном выходе формируется пропорционально измеренному объему.
РСТ-5 имеет энергонезависимые архивы: суточный глубиной 1 год, часовой – 2 месяца.
Передача информации о текущем расходе, объеме нарастающим итогом, архивной информации осуществляется через цифровые интерфейсы RS232 и RS485.
Вид климатического исполнения по ГОСТ 15150-69:
– вычислителя - УХЛ4.2 при температуре от 5 до 40°С;
– ТПР-УХЛ1 при температуре от минус 60 до 200°С;
– ТПРМ-УХЛ1 при температуре от минус 50 до 50°С;
– ТПРГ-УХЛ2 при температуре от минус 40 до 80 °С.
Преимущества РСТ-5
Межповерочный интервал 3 года.
Гарантийный срок эксплуатации 18 месяцев.
РСТ-5 предназначен для измерения объема и объемного расхода жидких сред с вязкостью до 100 мм2/с (100 сСт), а также преобразования измеренного значения объема в импульсный сигнал.
РСТ-5 может применяться в различных технологических процессах пищевой промышленности, топливных, энергетических установках, стендовом оборудовании и может входить в состав оборудования более высокого уровня.
РСТ-5 внесен в Госреестр средств измерений и имеет свидетельство об утверждении типа средства измерений, сертификат соответствия на применение во взрывоопасных зонах.
РСТ-5 выпускается в нескольких модификациях, отличающихся друг от друга типом и исполнением входящих в его комплект преобразователей.
РСТ-5 может питаться, как от встроенного элемента питания, так и от внешнего источника постоянного тока. Продолжительность непрерывной работы до замены элемента питания не менее 5-ти лет.
Текущее значение объемного расхода отображается в 3-х единицах: л/с, л/мин, м3/ч. Вычислитель имеет импульсный выход. Сигнал на импульсном выходе формируется пропорционально измеренному объему.
При отключении питания в вычислителе сохраняются все измеренные и настроечные параметры, дата и время.
Вычислитель РСТ-5 имеет дополнительный обнуляемый счетчик объема, который может использоваться по усмотрению потребителя.РСТ-5 имеет энергонезависимые архивы: суточный глубиной 1 год, часовой – 2 месяца.
Передача информации о текущем расходе, объеме нарастающим итогом, архивной информации осуществляется через цифровые интерфейсы RS232 и RS485.
Вид климатического исполнения по ГОСТ 15150-69:
– вычислителя - УХЛ4.2 при температуре от 5 до 40°С;
– ТПР-УХЛ1 при температуре от минус 60 до 200°С;
– ТПРМ-УХЛ1 при температуре от минус 50 до 50°С;
– ТПРГ-УХЛ2 при температуре от минус 40 до 80 °С.
Преимущества РСТ-5
Межповерочный интервал 3 года.
Гарантийный срок эксплуатации 18 месяцев.
Технические характеристики
Расходомер-счетчик РСТ-5 применим для различных сред таких как:
- неагрессивные смазывающие;
- неагрессивные не смазывающие;
- однофазные криогенные;
- агрессивные.
В зависимости от типа, преобразователи имеют различный тип присоединения к трубопроводу:
- ниппельное;
- линзовое;
- фланцевое;
- штуцерно-торцевое.
а) ± 1,0 % для расходомера с преобразователем ТПР1-ТПР9, ТПР1М-ТПР9М;
б) ±0,5 % для остальных исполнений расходомера.
РСТ-5 имеет импульсный выход, реализованный на транзисторе с открытым коллектором обратной проводимости (n-p-n). Цена импульса выбирается оператором в меню расходомера из диапазона от 0,01 до 999,99 л с дискретностью 0,01 л.
Питание импульсного выхода осуществляется от внешнего источника постоянного тока через токоограничивающий резистор напряжением от 4 до 24 В при токе нагрузки не более 10 мА.
Питание РСТ-5 осуществляется от встроенного литиевого элемента питания размера “С” с номинальным напряжением 3,6 вольт или от внешнего источника постоянного тока напряжением от 4 до 24 В.
Скорость передачи информации по цифровым интерфейсам RS232, RS485 настраивается из ряда: 1200, 2400, 4800, 9600 бод/с. Более подробно технические характеристики приведены в руководстве по эксплуатации РСТ-5.
