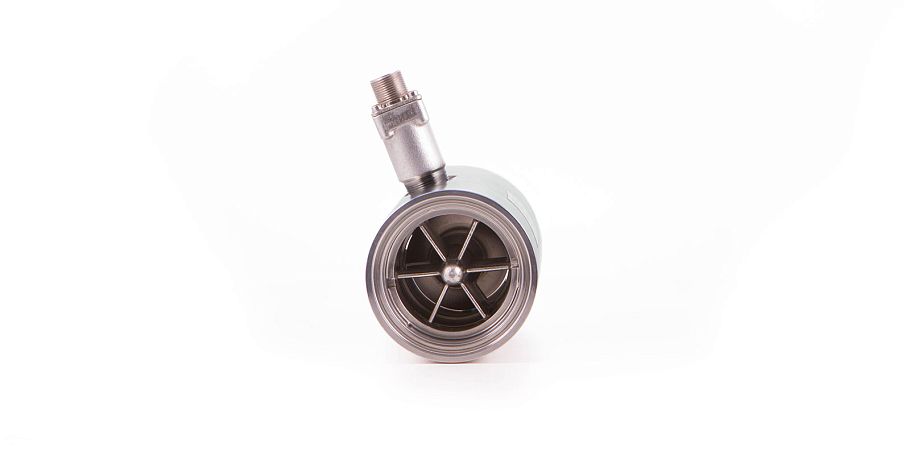

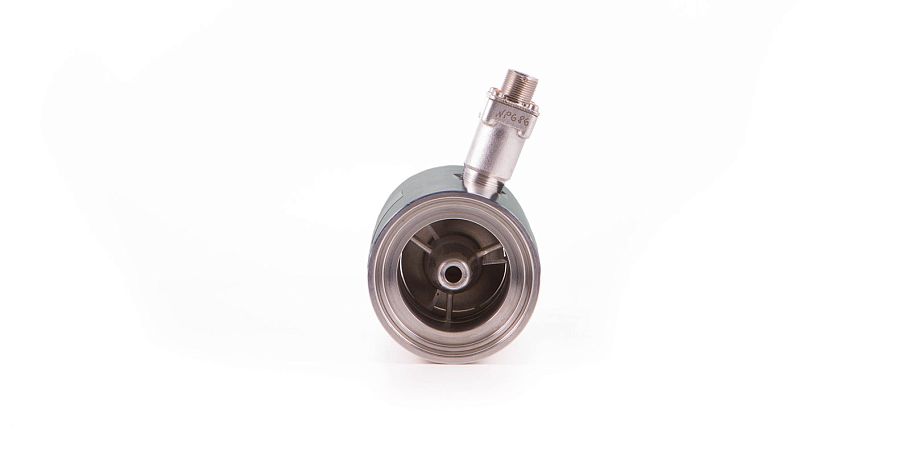

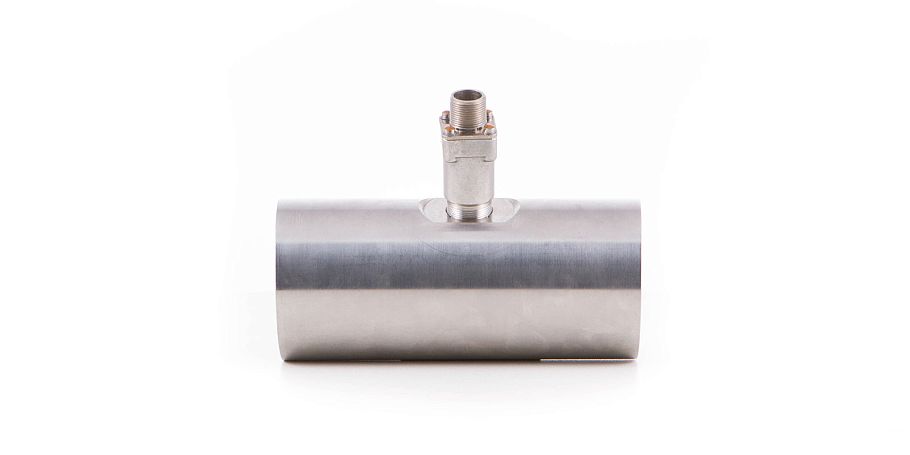

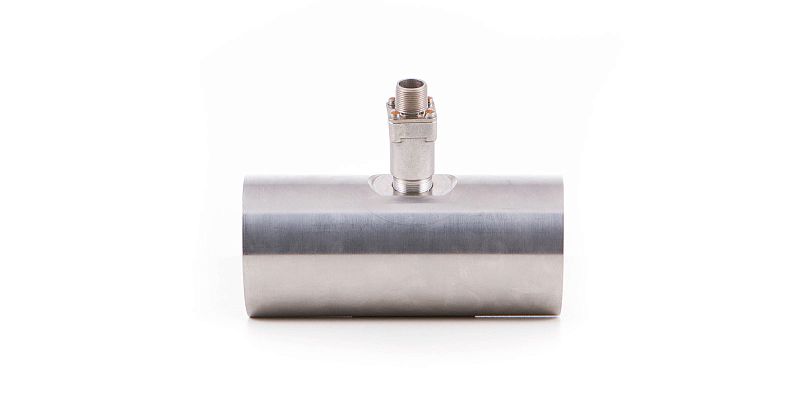

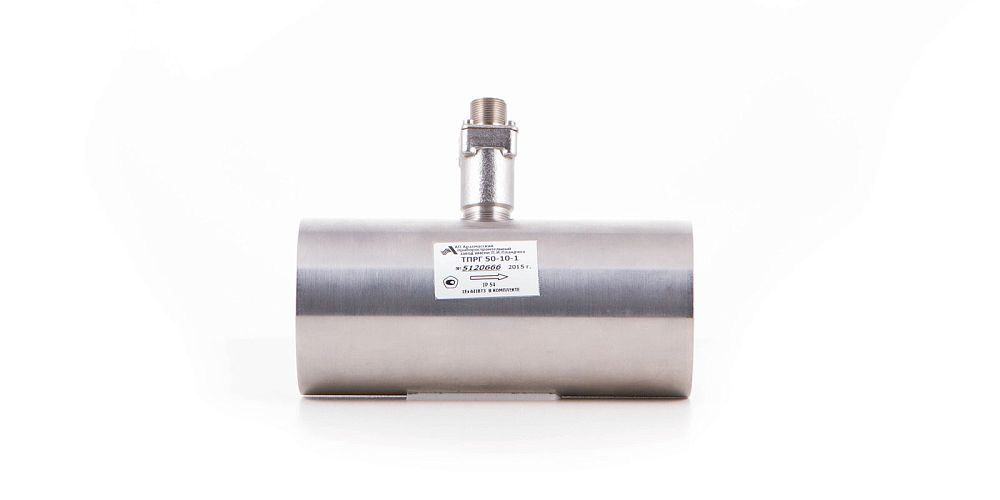

Турбинный преобразователь расхода (геликоидный) ТПРГ

Преобразователи расхода турбинные геликоидные ТПРГ предназначены для преобразования объемного расхода жидкости в частотный электрический сигнал синусоидальной формы.

Область применения

Применяются на технологических установках, стендовом оборудовании, пунктах загрузки на нефтеперерабатывающих заводах, а также в системах учета дизельного топлива.Измеряемая жидкость – нефть и продукты ее переработки, жидкости гидросистем, промышленные масла, дизельное топливо, углеводородистые топлива, вода; а ТПРГ12Т-8 может использоваться и на морской воде.

Принцип действия преобразователей основан на преобразованиии объемного расхода жидкости в угловую скорость вращения турбинки (опоры на подшипниках скольжения), помещенной в поток.

Обозначения при заказе

Условное обозначение преобразователя состоит из аббревиатуры ТПРГ, значения диаметра условного прохода (в дальнейшем Ду) в миллиметрах без обозначения единицы измерения, символ "Т" (только для преобразователя в титановом корпусе - ТПРГ12Т-8), обозначения группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости и исполнения в зависимости от диапазона расходов и погрешности преобразования.

Обозначение группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости:

8 - штуцерно-торцевое на давление 6,3 МПа (63 кгс/см2);

9 - штуцерно-торцевое на давление 1,6 МПа (16 кгс/см2);

10 - фланцевое на давление 6,3 МПа (63 кгс/см2);

11 - фланцевое на давление 1,6 МПа (16 кгс/см2).

Исполнение преобразователей в зависимости от диапазона и погрешности измерения:

- исполнение 1 (погрешность +-0,5% в диапазоне расходов Qmin - Qmax);

- исполнение 2( погрешность +-0,25% в диапазоне расходов 0,35 Qmax - Qmax);

- исполнение 3 (погрешность +-0,15% на одном значении расхода в диапазоне расходов 0,35 Qmax - Qmax)

Пример записи обозначения преобразователя с Ду=20 мм, со штуцерно-торцевым способом присоединения на давление 6,3 МПа с пределом допускаемой основной относительной погрешности преобразования +-0,5 % в диапазоне расходов Qmin-Qmax (исполнение 1) при заказе и в документации другой продукции, в которой он может быть применен:

Преобразователь расхода турбинный геликоидный ТПРГ20-8-1   ЛГФИ.407221.027ТУ

Монтажный комплект поставляется по заказу потребителя.

• вид взрывозащиты – 1ЕxibIIBT3

• степень защиты – IP54 по ГОСТ 14254

Средняя наработка на отказ: не менее 40 000 ч

Средний срок службы: не менее 10 лет

Межповерочный интервал: 2 года

Наименование параметра	Значение
Вязкость измеряемой среды, мм2/с (сСт)	от 0,55 до 50
Диапазон температур измеряемой жидкости, оС	от -40 до +125
Температура окружающей среды, оС	от -40 до +80

Тип ТПРГ	Ду	(Qmin-Qmax), л/с (м3/ч)	(0,35Qmax-Qmax), л/с	Qном, л/с (м3/ч)	Pmax, МПа (кгс/см3)
ТПРГ 10-8	10	0,03 — 0,25 (0,108 — 0,9)	0,85 - 0,25	0,125 (0,45)	6,3 (63)
ТПРГ 10-9					1,6 (16)
ТПРГ 12-8	12	0,05 — 0,45 (0,18 — 1,62)	0,15 - 0,45	0,225 (0,81)	6,3 (63)
ТПРГ 12-9					1,6 (16)
ТПРГ 20-8	20	0,16 — 2,5 (0,576 — 9,0)	0,85 - 2,5	1,25 (4,5)	6,3 (63)
ТПРГ 20-9					1,6 (16)
ТПРГ 32-8	32	0,4 — 6,0 (1,44 — 21,6)	2,0 - 6,0	3 (10,8)	6,3 (63)
ТПРГ 32-9					1,6 (16)
ТПРГ 40-10	40	0,6 — 10 (2,16 — 36,0)	3,0 - 10	5 (18,0)	6,3 (63)
ТПРГ 40-11					1,6 (16)
ТПРГ 50-10	50	0,8 — 16 (2,88 — 57,6)	5,0 - 16	8 (2,88)	6,3 (63)
ТПРГ 80-10	80	2 — 40 (7,2 — 144,0)	13 - 40	20 (72,0)	6,3 (63)
ТПРГ 100-10	100	3 — 60 (10,8 — 216,0)	20 - 60	30 (108,0)	6,3 (63)
ТПРГ 150-10	150	7 — 140 (25,2 — 504,0)	45 - 140	70 (252,0)	6,3 (63)
ТПРГ 12Т-8	12	0,05 - 0,45 (0,18 - 1,62)	0,15 - 0,45	0,225 (0,81)	6,3 (63)

Примечание:
(Qmin — Qmax) — диапазон измеряемых расходов
Qном — номинальный расход
Pmax — максимальное рабочее давление измеряемой жидкости
Ду — условный диаметр проходного сечения

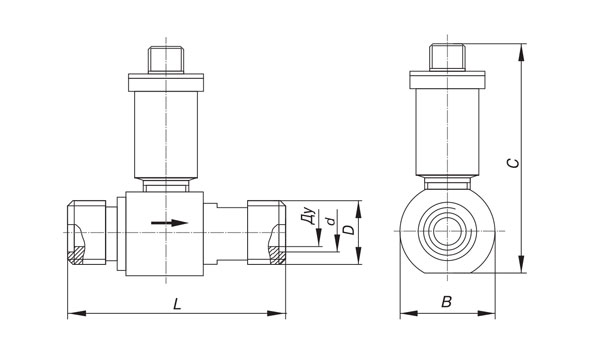

Габаритные и установочные размеры ТПРГ 10 - ТПРГ 32

Тип ТПРГ	Размеры, мм
	Ду	d	D	L	C	B
1	2	3	4	5	6	7
ТПРГ 10-8, ТПРГ 10-9	10	14,5Н11	М20х1,5-6е	80h12	81±1	34
ТПРГ 12-8, ТПРГ 12-9	12	16,5Н11	М24х1,5-6е	80h12	85,5±1	38,5
ТПРГ 20-8, ТПРГ 20-9	20	24,5Н11	М33х1,5-6е	100h12	94±1	45
ТПРГ 32-8, ТПРГ 32-9	32	37,2Н11	М48х1,2-6е	125h12	110±1	60,5

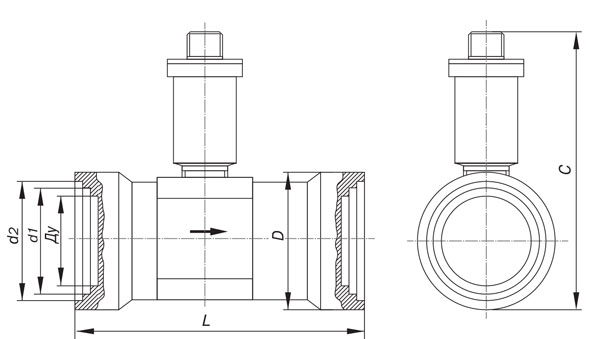

Габаритные и установочные размеры ТПРГ 40 - ТПРГ 150

Тип ТПРГ	Размеры, мм
	Ду	d1	d2	D	L	C
1	2	3	4	5	6	7
ТПРГ 40-10	40	48Н11	55Н11	61	140h12	112,5±1
ТПРГ 50-10	50	60Н11	67Н11	75	160h12	126±1
ТПРГ 80-10	80	90Н11	98Н11	106	200h12	157±1
ТПРГ 100-10	100	110Н11	118Н11	123	225h12	175±1
ТПРГ 150-10	150	164Н11	172Н11	180	300h12	228±1

Амплитуда выходного сигнала преобразователя на минимальном расходе при сопротивлении нагрузки 3 кОм должна находиться в пределах от 25 до 50 мВ. Форма сигнала должна быть близка к синусоидальной.
Частота выходного сигнала на максимальном расходе должна быть 500+-100 Гц.
Гидравлическое сопротивление преобразователя при максимальном расходе (Qmax) и вязкости жидкости не более 2,5 мм2/с (2,5 сСт) должно быть не менее 0,15 МПа (1,5 кгс/см2).
