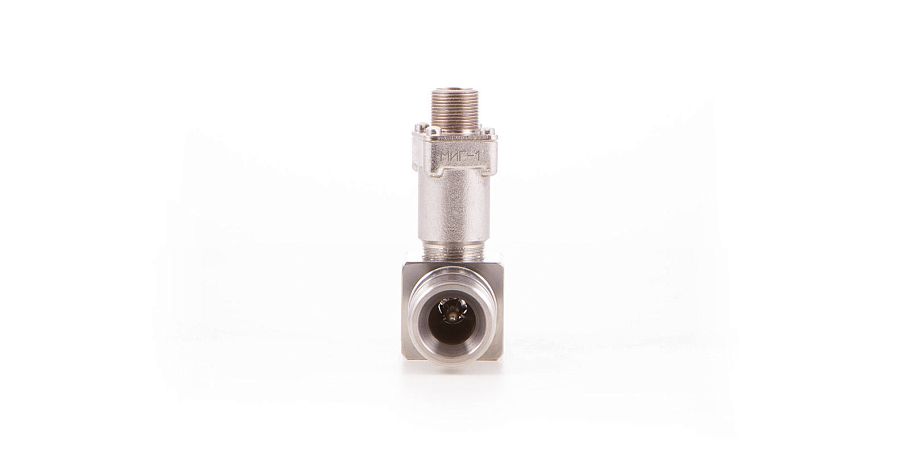

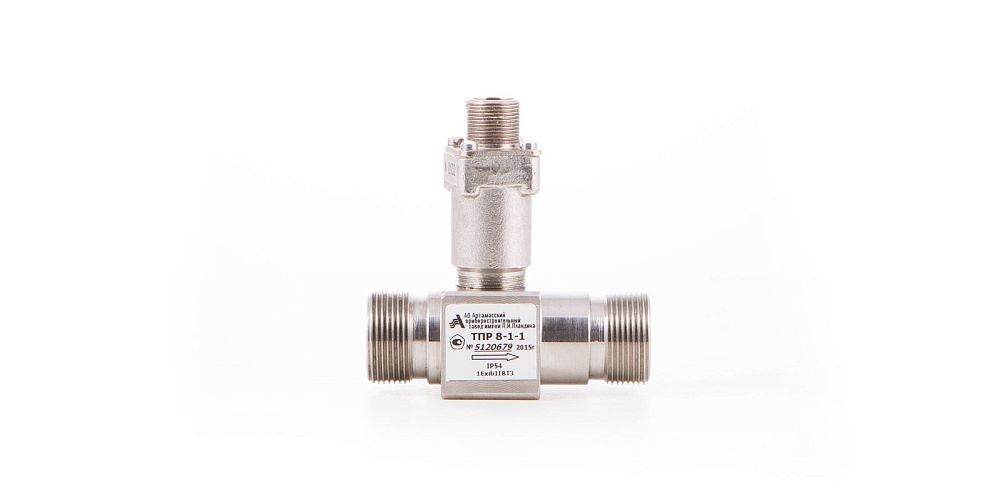

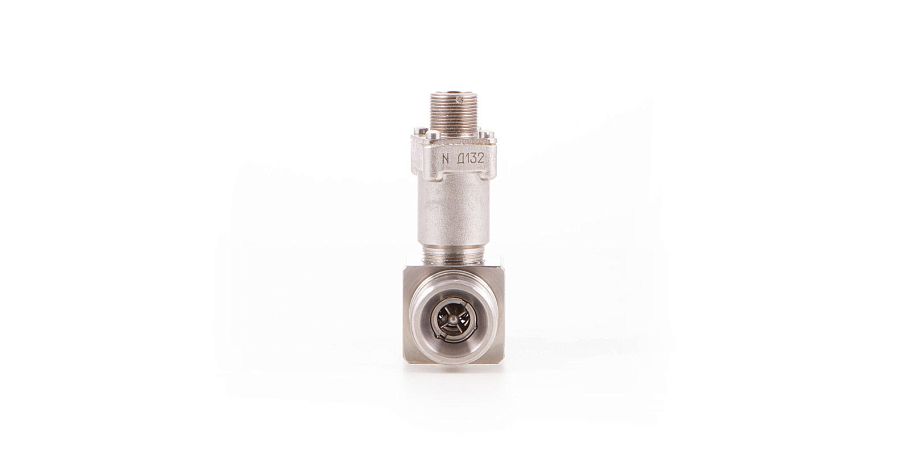

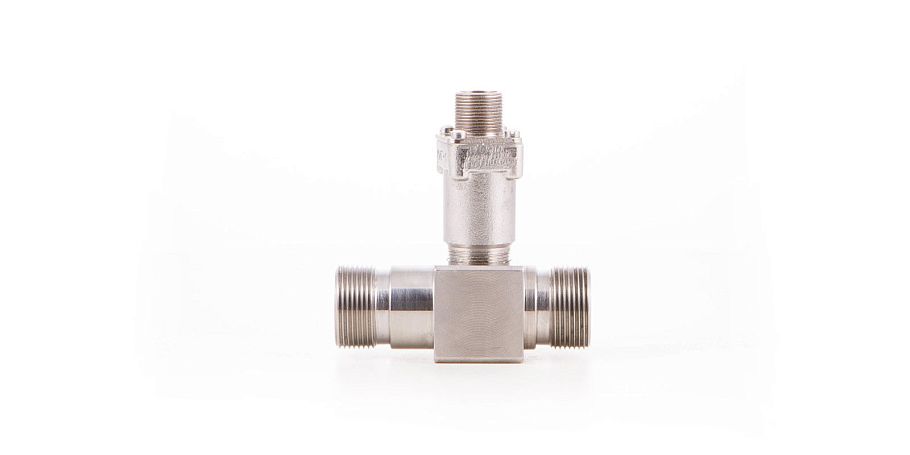

Турбинный преобразователь расхода ТПР
Турбинные преобразователи расхода (ТПР) предназначены для преобразования объемного расхода жидкости в частотный электрический сигнал синусоидальной формы.
Область применения преобразователей - стендовое оборудование, технологические установки, пункты учета различных жидкостей, а также в составе другого оборудования.
Величина выходного сигнала при сопротивлении нагрузки вторичной аппаратуры 3 кОм:
| для ТПР1 - ТПР9 | от 25 до 40 мВ |
| для ТПР10 - ТПР20 | от 25 до 50 мВ |
Частота выходного сигнала на верхнем пределе измерения:
| для ТПР1 - ТПР6 | 250 ± 25 Гц |
| для ТПР7 - ТПР20 | 500 ± 50 Гц |
Степень защиты от проникновения посторонних предметов, пыли и влаги - IP54.
Маркировка взрывозащиты - IExidIIBT6X.
Знак «X» в маркировке взрывозащиты означает:
- преобразователь расхода ТПР должен подключаться к согласующему устройству с входной искробезопасной электрической цепью.
Измеряемая среда:
- неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);
- неагрессивные несмазывающие жидкости (вода, спирт, аммиак);
- однофазные криогенные жидкости (оксид, энерген);
- агрессивные жидкости (амил меланж I).
Температура измеряемой cреды:
| от -200° С до +200° С | для неагрессивных и однофазных криогенных жидкостей |
| от -60° С до +50° С | для агрессивных жидкостей |
Обозначение при заказе
При заказе следует указать тип прибора, верхний предел давления измеряемой жидкости, тип соединения, нормирование погрешности.
Пример записи обозначения ТПР при заказе:
«Турбинный преобразователь расхода ТПР15-3-1» - преобразователь на давление 20 МПа с фланцевым соединением на подшипниках качения с нормированием погрешности от измеряемой величины.
«Турбинный преобразователь расхода ТПР12-5-1В» - преобразователь на давление 40 МПа с линзовым соединением на подшипниках качения с нормированием погрешности от верхнего предела измерения.
Межповерочный интервал 1 год
Гарантийный срок 18 месяцев
