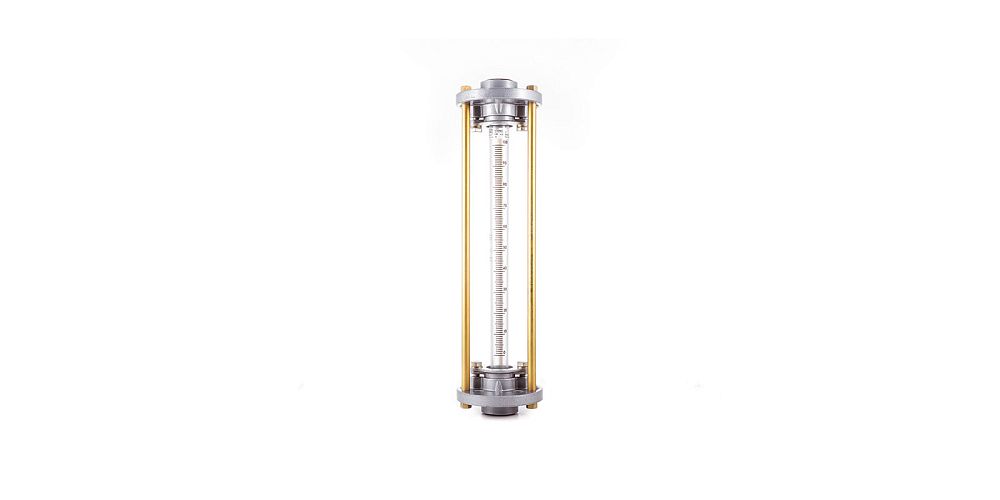

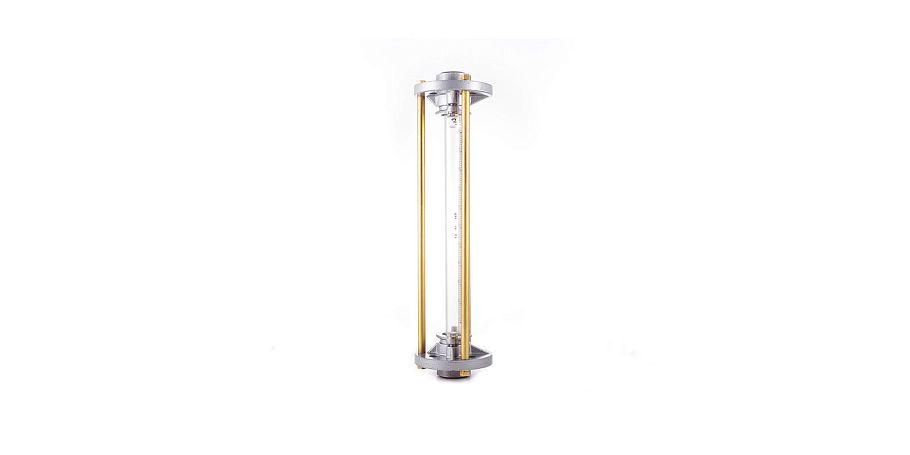

Ротаметры с местными показаниями типа РМ, РМ-А, РМФ

Назначение

Ротаметры с местными показаниями типа РМ, РМ-А предназначены для измерения объемного расхода плавноменяющихся однородных потоков жидкостей и газов.

Ротаметры РМФ предназначены для измерения объемного расхода плавноменяющихся однородных потоков агрессивных жидкостей и газов.

Ротаметры выпускаются для категории размещения 3 по ГОСТ 15150.

Стандартное исполнение ротаметра предназначено для умеренного климата, по заказу изготавливаются для тропического и морского климата.

Ротаметры могут выпускаться с приемкой ЦСМ (ЛГФИ 407142.002ТУ) или калибровкой заводской метрологической службы (ЛГФИ 407142.001ТУ).

Ротаметры выпускаются с градуировкой на воде или воздухе.

При измерении жидкостей, отличных от воды по плотности и вязкости, производится пересчет градуировочной характеристики ротаметра с воды на измеряемую жидкость. Методика пересчета прилагается к ротаметру.

Ротаметры РМ-А в стандартном исполнении для умеренного климата изготавливаются с трубками из пластмассы марки Makrolon 2807, по заказу могут изготавливаться с трубками из стекла. Ротаметры для морского и тропического климата изготавливаются только с трубками из стекла.

Обозначения при заказе

Буквенный шифр РМ, РМ-А, РМФ состоит из начальных букв наименования ротаметра:

• Р — ротаметр;

• М — с местными показаниями;

• Ф — фторопластовый (для агрессивных сред);

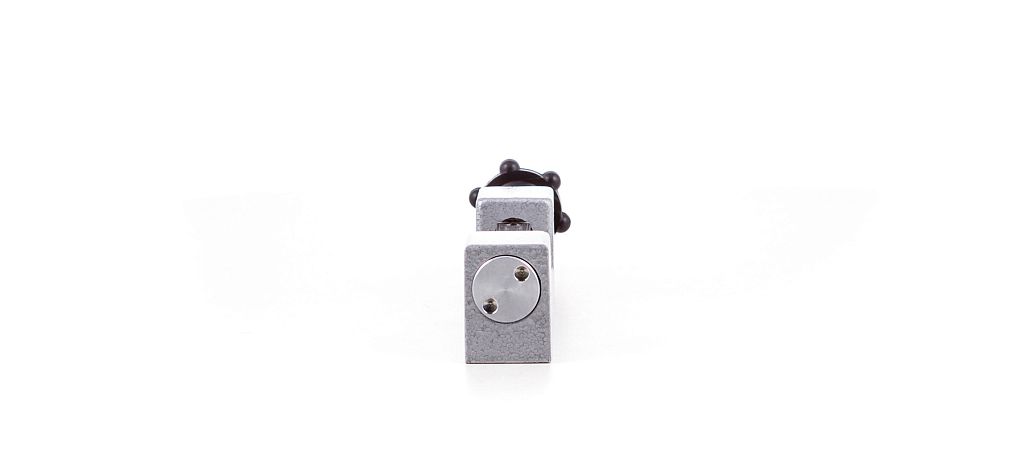

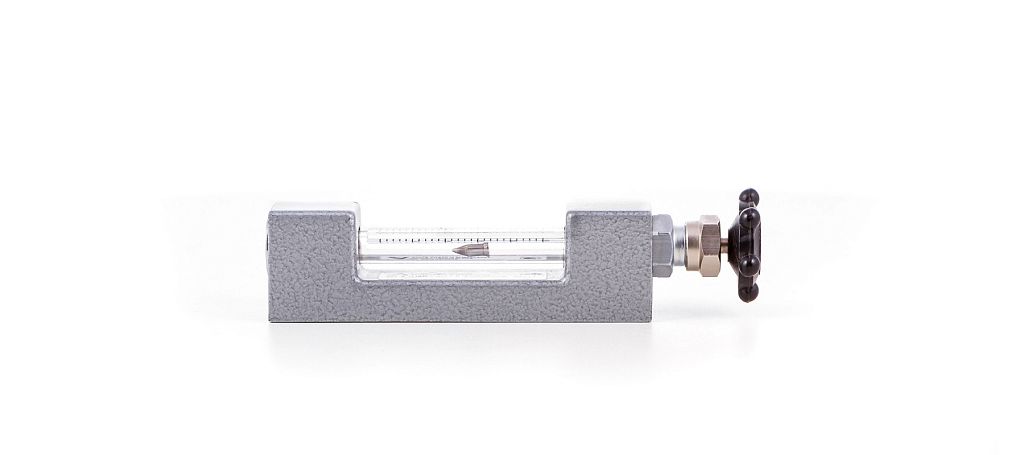

• А — с регулировочным вентилем (только базовая модель РМ-1).

Цифры, стоящие после буквенного шифра, обозначают верхний предел измерения. Буквы, стоящие после предела измерения, обозначают:

• Ж, Г — измеряемая среда (Ж — жидкость, Г — газ);

• У, Т, М — климатическое исполнение (У — умеренный климат, Т — тропический климат, М — морской климат).

Последние цифры обозначают:

• 3 — категория размещения 3 по ГОСТ 15150;

• 1 — штуцерное исполнение (для РМ-2).

Буква К в обозначении означает калибровку ротаметра метрологической службой предприятия, ее отсутствие — приемку ротаметра ЦСМ.

Пример записи ротаметра при его заказе и в документации другой продукции, в которой он может быть применен:

• Ротаметр с местными показаниями для измерения расхода жидкости с верхним пределом 0,016 м3/ч исполнения У категории 3 по ГОСТ 15150 с калибровкой, штуцерное соединение РМ-0,016 ЖУЗ-К-1 ЛГФИ.407142001ТУ. или

• Ротаметр с местными показаниями для измерения агрессивного газа с верхним пределом 1 м3/ч исполнения У категории размещения 3 по ГОСТ 15150, с приемкой ЦСМ РМФ-1ГУ3 ЛГФИ.407142.002ТУ.или

• Ротаметр с местными показаниями с регулировочным вентилем для измерения расхода газа с верхним пределом 0,063 м3/ч исполнения Т(М) категории размещения 3 по ГОСТ 15150 с приемкой ЦСМ РМ-А-0,063 ГТ(М)3 ТУ1-01-ЭД1-0249-13. или

• Ротаметр с местными показаниями с регулирующим вентилем для измерения расхода газа с верхним пределом 0,063 м3/ч исполнения "У" категория размещения 3 по ГОСТ15150 с приемкой ЦСМ с трубкой из стекла - ротаметр РМ-А-0,063 ГУЗ ЛГФИ.407242.002ТУ (трубка из стекла). или

• Ротаметр с местными показаниями  с регулирующим вентилем для измерения расхода газа с верхним пределом 0,063 м3/ч исполнения "У" категория размещения 3 по ГОСТ15150 с приемкой ЦСМ с трубкой из пластмассы - ротаметр РМ-А-0,063ГУЗ ЛГФИ.407242.002ТУ.

Средний срок службы 12 лет.

Межповерочный интервал — 5 лет

Гарантийный срок эксплуатации — 18 месяцев с даты установки ротаметра.
