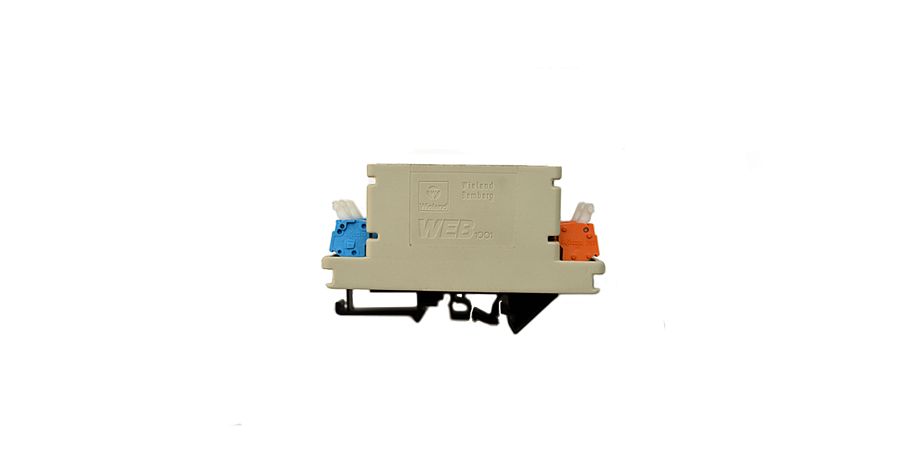

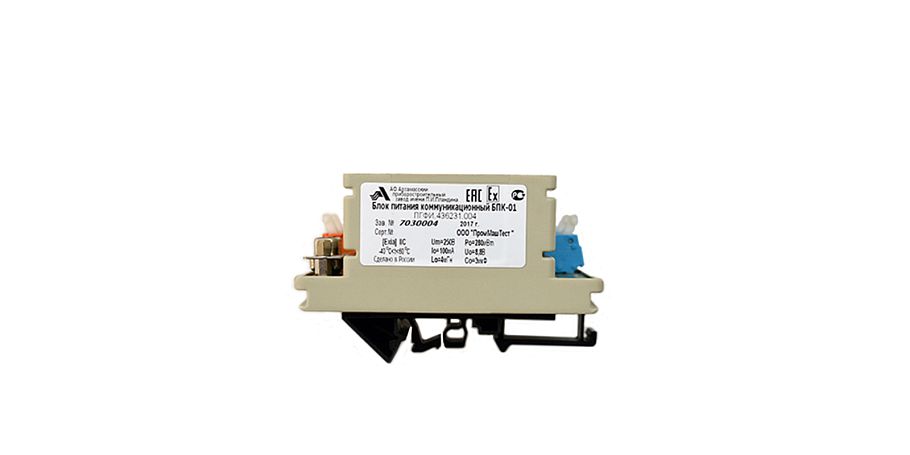

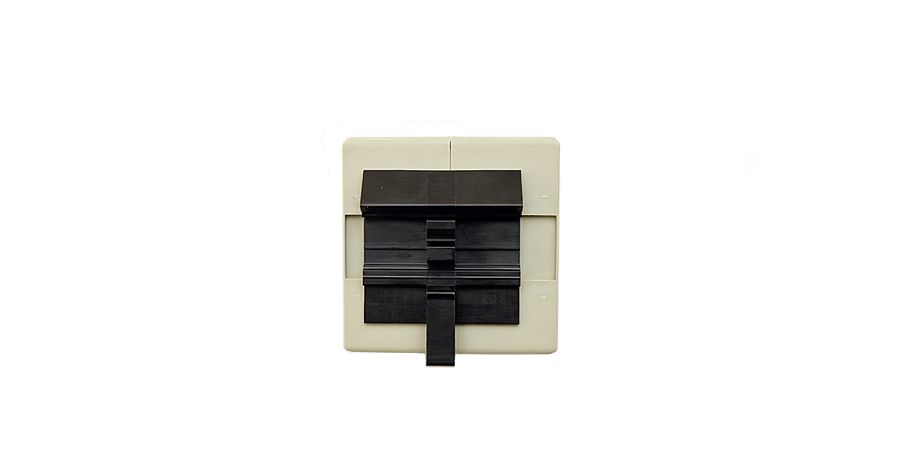

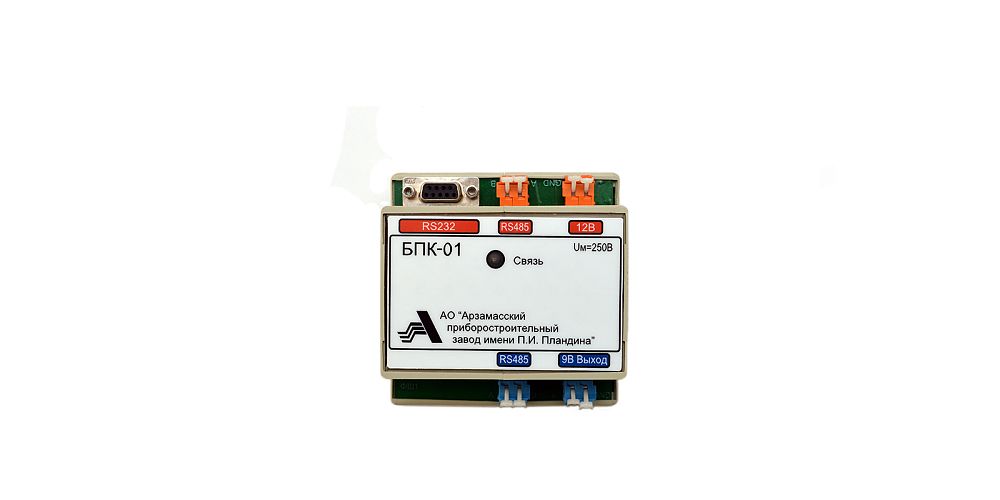

БПК-01 (блок питания коммуникационный)

БПК-01 (блок питания коммуникационный) БПК-01 (блок питания коммуникационный) БПК-01 (блок питания коммуникационный) БПК-01 (блок питания коммуникационный)
Описание
Характеристики
Документация


Блок питания комму­никационный БПК-01 предназна­чен для использования в составе счетчика газа турбинного СГТ16Э и другого оборудования, находящегося во взрывоопасной зоне.

БПК–01 обеспечивает:

– цифровую связь со счетчиком, соединенным искробезопасной коммуника­ционной шиной с интерфейсом RS-485;

– безопасное отделение искробезопасной коммуникационной шины с интер­фейсом RS-485, ее дублирование и преобразование в интерфейс RS-232;

– питание искробезопасных цепей подключенного счетчика и другого оборудования.

Область применения БПК–01 – оборудование, находящееся во взрывоопас­ных зонах, в которых возможно образование смесей газов и паров с воздухом, отнесенных к категории IIC согласно ГОСТ 30852.11-2002.

БПК–01 соответствует требованиям TP TC 012/2011 “О безопасности оборудования для работы во взрывоопасных средах”. Электричес­кие цепи изделия, поступающие во взрывоопасную зону, выполнены в исполнении [Ex ia] IIC (искробезопасная электрическая цепь) согласно ГОСТ 30852.0-2002.




Технические параметры БПК–01

  1. Питание БПК–01 осуществляется от источника питания посто­янного тока напряжением (12 ± 2) В.

    2. Средний ток, потребляемый БПК–01 (без нагрузки), не более 50 мА.

    3. Максимальный ток, потребляемый БПК–01(с нагрузкой), не более 250 мА.

    4. Ток короткого замыкания на искробезопасном питающем выходе БПК–01 не более 100 мА.

    5. БПК–01 обеспечивает непрерывный режим работы.

    6. Габаритные размеры БПК–01 соответствуют рисунку 1.

    7. Масса изделия не более 170 г.

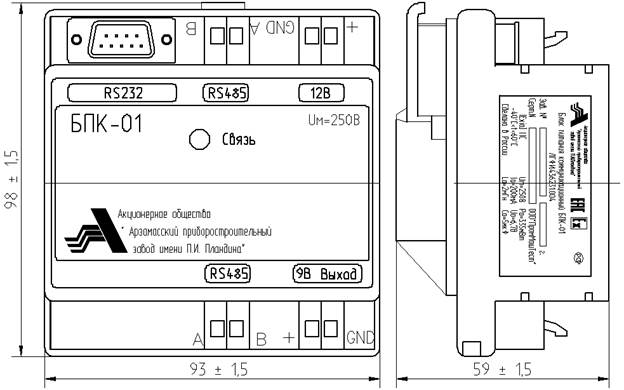

    Рис.1 – габариты БПК–01

    Устойчивость БПК–01 к воздействующим факторам внешней среды

1. БПК–01 в рабочем состоянии устойчив к воздействию следующих факторов:

а) температура окружающей среды от минус 40 до плюс 60 °С;

б) относительная влажность воздуха до 95 % при температуре 35 °С;

в) синусоидальная вибрация амплитудой 0,35 мм и частотой от 10 до 55 Гц.
