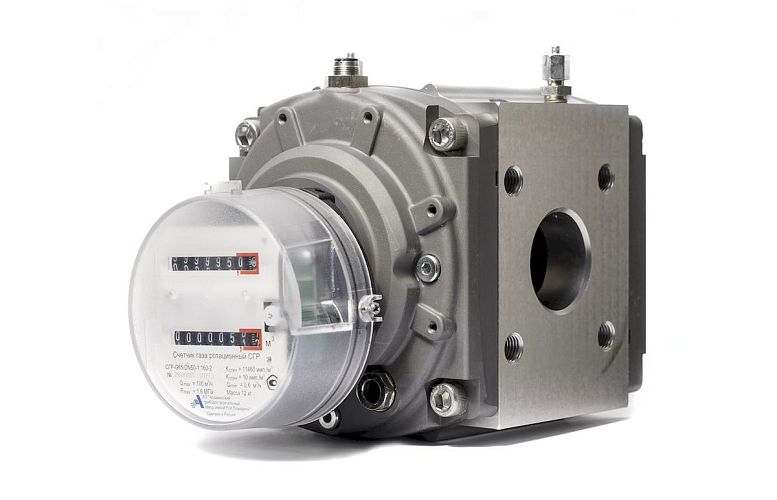

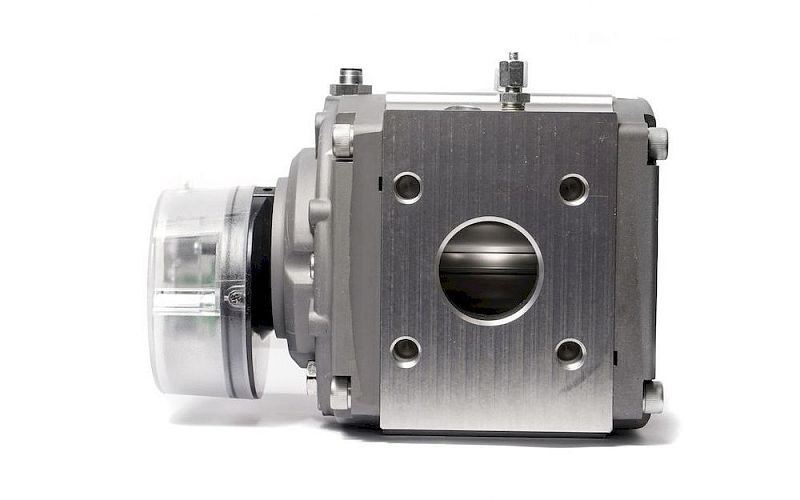

Счетчик газа ротационный СГР

Счетчики газа ротационные СГР предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов по ГОСТ 5542 для коммерческого или технологического учета газа.

Принцип работы и устройство
Принцип работы счетчиков основан на регистрации общего объема газа, протекающего за определенный период времени. Когда газ протекает через счетчик, внутренние механические подвижные части под действием давления посылают газ в единую газовую камеру со строго определенным объемом, циклически заполняют и опустошают ее. Количество циклов заполнения/опустошения регистрируется с помощью механического отсчетного устройства, соединенного с вращающимися частями (роторами) для получения суммарного объема расхода.
Счетчики состоят из корпуса, механизма роторов, передаточного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются следующих типоразмеров: G16; G25; G40; G65; G100; G160; G250.

Отличительные особенности
• Высокая точность измерения
• Низкая погрешность измерения в импульсном режиме работы
• Монтаж на горизонтальных и вертикальных участках газопровода, счетная голова вращается на 350°для обеспечения удобства считывания показаний счетчика
• Двунаправленное измерение газа (счетчик стандартно имеет счетный механизм с двумя счетными барабанами)
• Отсутствие требований к длине прямолинейных участков трубопровода
• Низкая потеря давления на счетчике
• Возможность работы с электронными корректорами объема газа
• Счетчик стандартно комплектуется низкочастотным (НЧ) IN-S10 и высокочастотным (ВЧ) А1К датчиком импульсов
• Компактность. Изготовленные по схеме RABO счетчики позволяют производить монтаж в ограниченном пространстве
• Не требует технического обслуживания в процессе эксплуатации

Средняя наработка на отказ – не менее 100 000 часов
Средний срок службы счетчика – не менее 12 лет
Гарантийный срок эксплуатации – 24 месяца
Межповерочный интервал – 4 года

Счетчики газа ротационные СГР внесены в Государственный реестр средств измерений РФ под № 97001-25 об утверждении типа средств измерений.
Счетчики газа ротационные СГР имеют Сертификат соответствия TP TC-012/2011 под № ЕАЭС RU C-RU.BH02.B01031/25

Основные технические характеристики

Наименование характеристики	Значение
Типоразмер	G16	G25	G40	G65	G65	G100	G160	G250
Номинальный диаметр	DN 32; DN 40; DN50				DN 80		DN 80; DN 100
Порог чувствительности, м3/ч	0,05				0,15		0,5	0,8
Емкость счетного механизма, м3	999 999,99				9 999 999,9
Объем измерительной камеры, дм3	0,87				1,61		2,99	3,7
Рабочее давление измеряемой среды, МПа, не более	1,6
Диапазон температуры измеряемой среды, º С	от -30 до +50
Условия эксплуатации: ‒ температура окружающей среды, °С ‒ относительная влажность, % ‒ атмосферное давление, кПа	от -40 до +70 до 98, при температуре +30 °С от 84,0 до 106,7
Масса, кг, не более	12					16	34	38
Маркировка взрывозащиты	1Ex ib h IIB T4 Gb X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP66/ IP67

Диапазон рабочих расходов и перепад давления

DN, мм	Типо- размер	Расход							Перепад давления (на воздухе) при Qmax, Па	Перепад давления (на природном газе) при Qmax, Па
		Qmax, м3/ч	Q min, м3/ч
			1:160	1:130	1:100	1:80	1:50	1:30
32	G16	25	-	-	-	-	-	0,8	120	80
	G25	40	-	-	-	-	0,8	1,3	300	200
	G40	65	-	-	0,6	0,8	1,3	2	750	450
	G65	100	0,6	0,8	1	1,3	2	3	1600	1200
40	G16	25	-	-	-	-	-	0,8	45	25
	G25	40	-	-	-	-	0,8	1,3	130	80
	G40	65	-	-	0,6	0,8	1,3	2	330	210
	G65	100	0,6	0,8	1	1,3	2	3	700	420
50	G16	25	-	-	-	-	-	0,8	30	15
	G25	40	-	-	-	-	0,8	1,3	60	45
	G40	65	-	-	0,6	0,8	1,3	2	150	90
	G65	100	0,6	0,8	1	1,3	2	3	330	210
80	G65	100	-	-	1	1,3	2	3	350	210
	G100	160	1	1,3	1,6	2	3	5	350	210
	G160	250	1,6	2	2,5	3	5	8	270	180
	G250	400	2,5	3	4	5	8	13	450	330
100	G160	250	1,6	2	2,5	3	5	8	250	150
	G250	400	2,5	3	4	5	8	13	550	350

Примечание.
Значения расхода установлены для воздуха плотностью 1,2 кг/м3
при температуре измеряемой среды плюс (20 ± 5) o С.

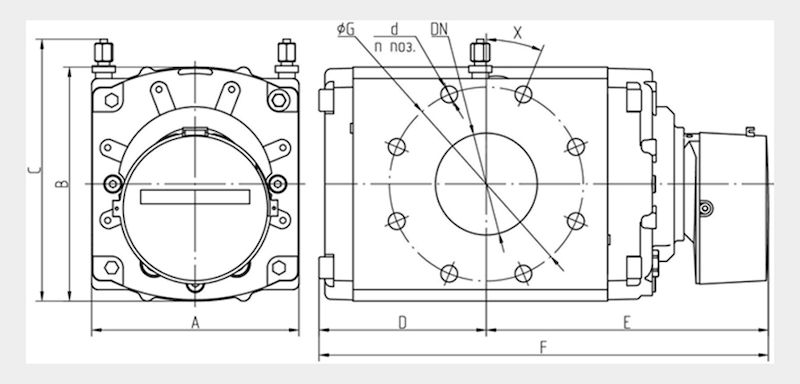

Габаритные и установочные размеры

Таблица 1

Типо- размер	Размеры, мм
	A	B	C	D	E	F
G16 – G65	171	196	216	96	191	286
G100				138	233	371
G160	241	256	280	131	271	402
G250				156	296	451

Таблица 2

Номинальный диаметр, DN, мм
	Размеры
	ØG, мм	X	n, мм	d
32	100	45 ˚	4	М16
40	110
50	125
80	160	22˚ 30ʹ	8
100	180
