Измерительная система ИС "АЛКО-1М"

Назначение

Система предназначена для автоматического учета коньячных спиртов, спиртных напитков (в том числе водки), вина, фруктового вина, ликерного вина, игристого вина (шампанского), винных напитков (в дальнейшем — измеряемая среда) с удельной электропроводностью от 5•10-5 до 10 См/м, при их производстве (в том числе на линиях розлива), отгрузке и получении, а также для формирования и передачи информации в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).

Система внесена в Госреестр средств измерений и имеет свидетельство об утверждении типа средства измерений. Система соответствует техническим условиям, утвержденным приказом Росалкогольрегулирования № 74 от 24.03.15.

Вид климатического исполнения системы УХЛ4.2** по ГОСТ 15150 69, температура окружающей среды — от минус 30 до 40 °С для ППР 7, ПЛОТ-3С-М-Ц и ТСП, от 15 до 35 °С для ИКОНЭТ-МП«, от 0 до 45 °С для УСПД-ПК и от 5 до 35 °С для остальных составных частей системы. Температура измеряемой среды отминус 30 до плюс 80 °С. Степень защиты от проникновения влаги и пыли не хуже IP54 по ГОСТ 14254-96.

Составные части системы, соприкасающиеся с измеряемой средой, изготовлены из материалов, разрешенных для применения в пищевой промышленности.

Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию.

Пример записи обозначения системы с Ду=32 мм, со спиртомером ПЛОТ 3С-М-Ц и с диапазоном измерений крепости от 3 до 60 % при заказе и в документации другой продукции, в которой она может быть применена:

«Система измерительная „АЛКО-1М 32-4“ ЛГФИ.407219.004 ТУ».

Пример записи обозначения системы с Ду=20 мм, без спиртомера при заказе и в документации другой продукции, в которой она может быть применена:

«Система измерительная „АЛКО-1М 20“ ЛГФИ.407219.004 ТУ».

Состав системы

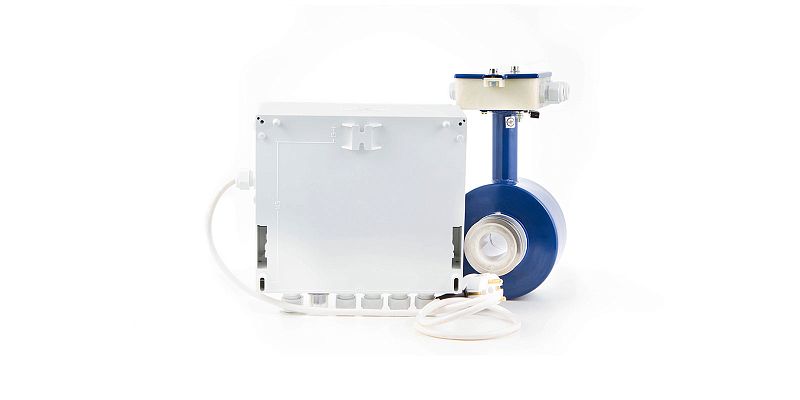

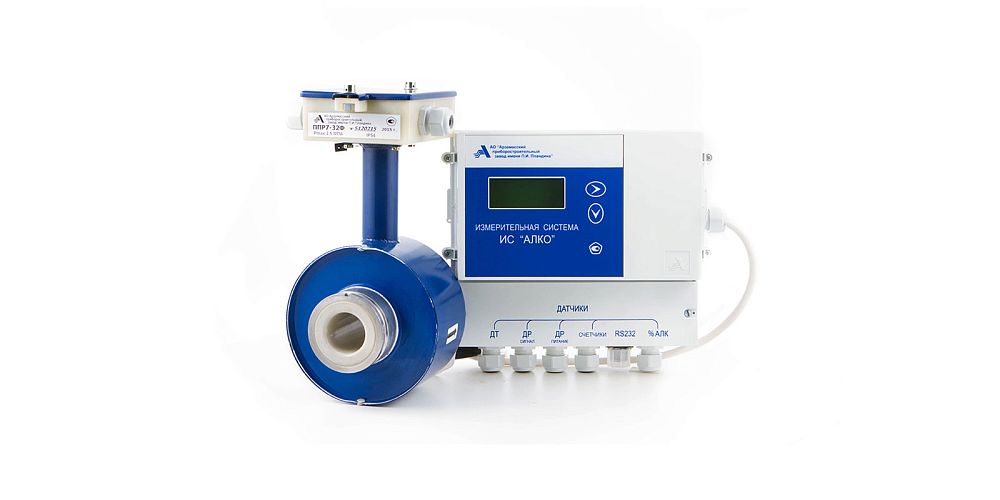

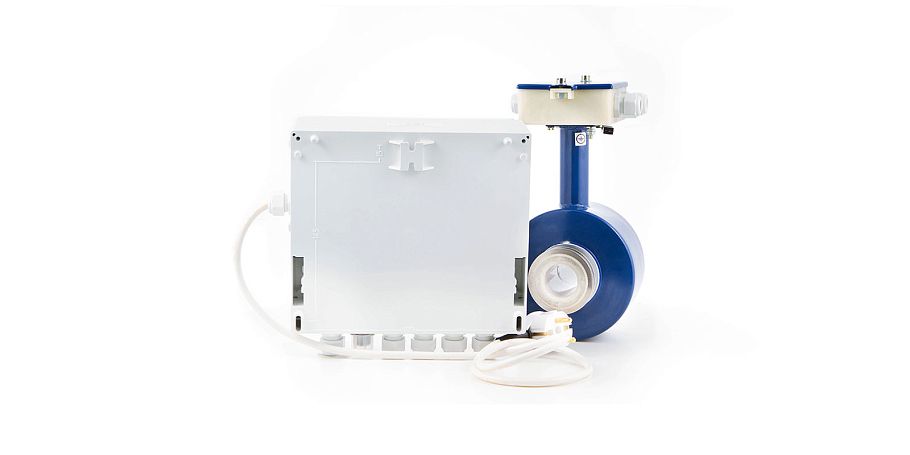

Система состоит из специализированного вычислителя СВ-5 (в дальнейшем — СВ) и следующих устройств, именуемых в дальнейшем датчиками:

• первичного преобразователя расхода ППР 7 (в дальнейшем — ППР 7), являющегося электромагнитным датчиком расхода измеряемой среды;

• оптического спиртомера «ИКОНЭТ-МП» или плотномера-спиртомера ПЛОТ 3С-М-Ц (в дальнейшем — спиртомер), являющегося для СВ датчиком объемной концентрации этилового спирта в измеряемой среде (в дальнейшем — крепость);

• термопреобразователя сопротивления платинового с номинальной статической характеристикой 100П, являющегося датчиком температуры измеряемой среды (в дальнейшем — ТСП);

• универсального счетчика бутылок УСБ или управляющего модуля учета продукции УМУП, являющегося датчиком количества бутылок (в дальнейшем — счетчик бутылок).

По заказу потребителя система может поставляться без счетчика бутылок и (или) без спиртомера.

Система, неукомплектованная при выпуске из производства спиртомером или счетчиком бутылок, в эксплуатации может быть ими доукомплектована с заполнением соответствующих разделов паспорта и проведением внеочередной поверки системы.

По заказу потребителя в составе системы поставляются два модема и контроллер связи КС (в дальнейшем — КС). КС предназначен для подключения нескольких систем к одному УСПД-ПК. Один КС позволяет объединить до четырех систем на один УСПД-ПК. Каскадное соединение четырех КС позволяет объединить до 13 систем на один УСПД-ПК.

Модемы предназначены для передачи данных и управления системами удаленно по телефонной линии. Модемы настраиваются на предприятии-изготовителе системы. Один модем предназначен для подключения к КС или СВ, другой — для подключения к компьютеру.

Система выпускается в нескольких вариантах в зависимости от диаметра условного прохода ППР-7 (в дальнейшем — Ду).

Система комплектуется соединительными кабелями, монтажными комплектами, эксплуатационной документацией, нотариально заверенной копией свидетельства об утверждении типа, а также УСПД-ПК с установленной и настроенной операционной системой Windows 8.1 и установленным программным обеспечением для управления системой, формированием и передачи информации в ЕГАИС.

Система обеспечивает:

1. индикацию текущего времени и текущей даты;

2. индикацию времени наработки системы с момента первого включения СВ;

3. измерение и индикацию суммарного объема измеряемой среды при рабочих условиях и приведенного к температуре плюс 20 °С за текущий час, текущие сутки и за все время работы системы;

4. измерение и индикацию суммарного объема безводного спирта, содержащегося в измеряемой среде, приведенного к температуре плюс 20 °С за текущий час, текущие сутки и за все время работы системы;

5. индикацию текущего объемного расхода;

6. измерение и индикацию объемной концентрации этилового спирта, содержащегося в измеряемой среде (в дальнейшем — крепость) ;

7. измерение и индикацию температуры измеряемой среды ;

8. подсчет и индикацию суммарного количества бутылок, прошедших по линии розлива за текущий час, текущие сутки и за все время работы системы;

9. индикацию сообщений об ошибках и неисправностях;

10. сохранение всех измеренных параметров и архивов при отключении питания системы в течение не менее 10 лет с отметкой в памяти системы момента отключения;

11. автоматический переход через 3 минуты из любого окна в окно индикации объема измеряемой среды, приведенного к температуре плюс 20 °С;

12. измерение, индикацию и архивирование показателей за смену (суммарных объемов измеряемой среды, объема безводного спирта в измеряемой среде, крепости, температуры, количества бутылок, аварийных ситуаций). Всего количество смен 16. Начало смены и переход на новую смену включается потребителем, продолжительность смены может быть любой промежуток времени;

13. создание энергонезависимых архивов всех измеренных параметров глубиной 5 лет для суточного и 6 месяцев для часового по отношению к текущей дате, индицируемой СВ с возможностью вывода архивов на собственный индикатор и УСПД-ПК за любые сутки и за любой час указанных периодов соответственно;

14. блокировку измерения объема при отсутствии измеряемой среды в трубе ППP-7 и при частичном заполнении трубы ППР-7.

В дополнение к перечисленным функциям система обеспечивает настройку следующих параметров, защищенных паролями доступа:

1. возможность ввода коэффициента объемного расширения измеряемой среды;

2. возможность корректировки текущей даты и текущего времени;

3. возможность установки (изменения) номера абонента при подключении нескольких систем к одному ПК;

4. возможность изменения масштабирующего коэффициента канала измерения расхода на ±10 % от его номинального значения, равного 1,0000;

5. возможность изменения паролей доступа.

Технические характеристики системы приведены в руководстве по эксплуатации и в описании типа, которое размещено на нашем сайте.

Межповерочный интервал 1 год.

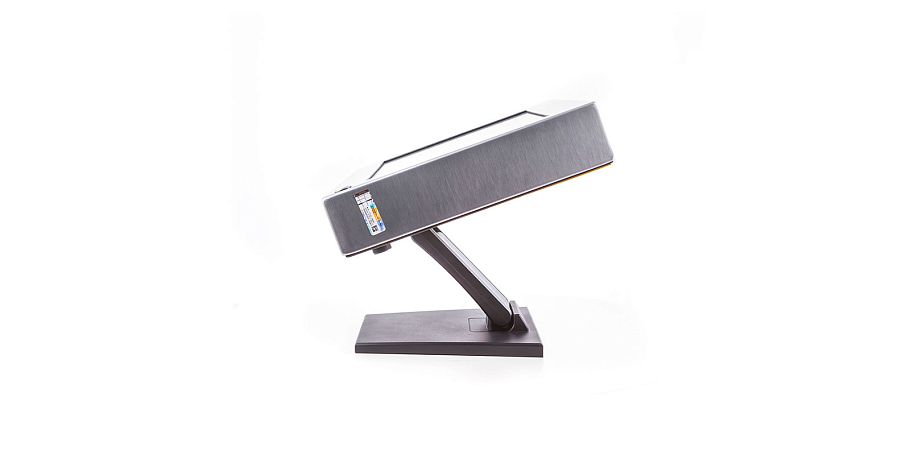

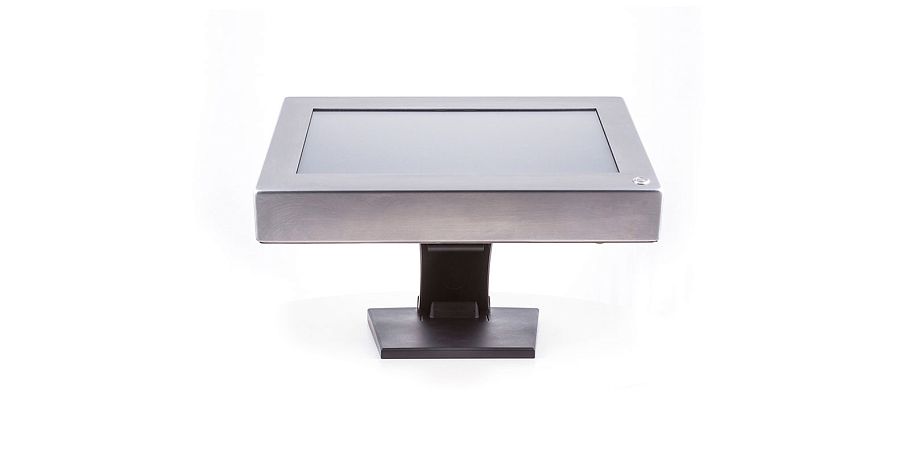

Резистивный сенсорный дисплей LCD
Диагональ	15.6”
Контрастность	400:1
Углы обзора	1400  – 1200
Разрешение	1600*900
Время отклика матрицы	8 мс
Минимальный ресурс	10,000 часов
Размер пикселя	0,215*0,215 мм
Поддержка цвета	262К
Яркость	220 кд/м2

Характеристики аппаратной части
Процессор	Intel Celeron 1.8 GHz (Dual-core)
ОЗУ	DDR3 2Gb
SSD	30Gb
Напряжение питающей сети	12 вольт
Потребляемый ток, мА,	не более 5000
Габаритные размеры корпуса, мм	429*284*63
Вес без подставки	7,6 кг

Периферийные разъемы на корпусе из нержавеющей стали:
В закрытом доступе	1*RS232 (гальванически развязанный), 1*USB 2.0
В открытом доступе	1*LAN

Операционная система Windows 8.1 Pro RUS32 bit.

Блок питания внешний 60W (источник бесперебойного питания в комплект не входит).

Подставка для крепления.

Степень защиты УСПД-ПК от проникновения пыли и влаги  – IP65.

Условия эксплуатации УСПД-ПК
Температура окружающего воздуха	от 0 до плюс 450С
Относительная влажность воздуха	до 95% при 300С
Атмосферное давление	от 70 до 106,7 кПа
Гарантийный срок эксплуатации	12 месяцев
