Измерительная система ИС "АЛКО-П"

Назначение

Система предназначена для автоматического учета пива и напитков, изготавливаемых на основе пива, с удельной электропроводностью от 5•10-5 до 10 См/м (в дальнейшем — измеряемая среда) при их производстве (в том числе на линиях розлива), отгрузке и получении, а также для формирования и передачи информации в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Система внесена в Госреестр и имеет свидетельство об утверждении типа средства измерений. Система соответствует техническим условиям, утвержденным приказом Росалкогольрегулирования № 74 от 24.03.15.

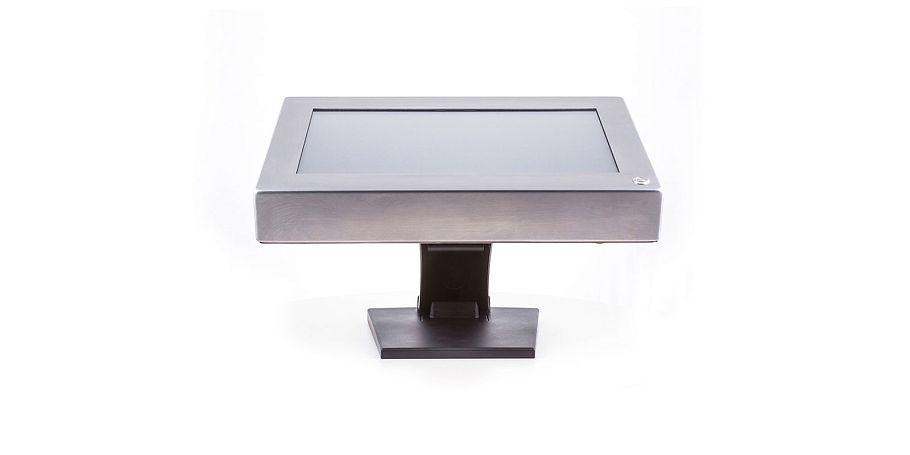

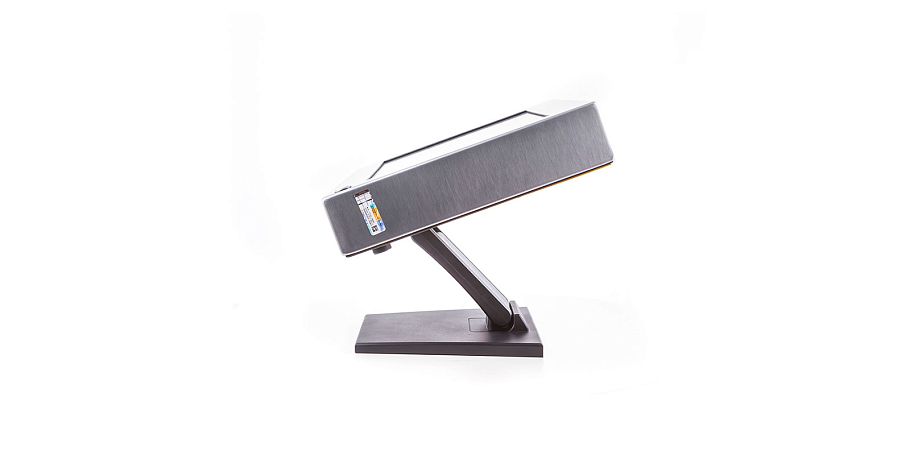

Для управления режимами работы, формирования и передачи информации в ЕГАИС система подключается к специализированному компьютеру с сенсорным монитором моноблочного исполнения (УСПД-ПК).

Вид климатического исполнения системы УХЛ4.2** по ГОСТ 15150 69, температура окружающей среды — от плюс 5 до 40 °С для ППР7 и ТСП, от 0 до 45 °С для УСПД-ПК и от 15 до 35 °С для остальных составных частей системы. Температура измеряемой среды отминус 5 до плюс 35 °С. Степень защиты от проникновения влаги и пыли не хуже IP54 по ГОСТ 14254-96.

Составные части системы, соприкасающиеся с измеряемой средой, изготовлены из материалов, разрешенных для применения в пищевой промышленности.

Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию.

Пример записи обозначения системы с Ду=32 мм при заказе:

«Система измерительная „АЛКО-П 32“ ЛГФИ.407219.009 ТУ».

Для определения набора составных частей системы, поставляющихся по заказу потребителя, и длины кабелей связи потребитель должен заполнить карту заказа, форма которой приведена на сайте.

Состав системы

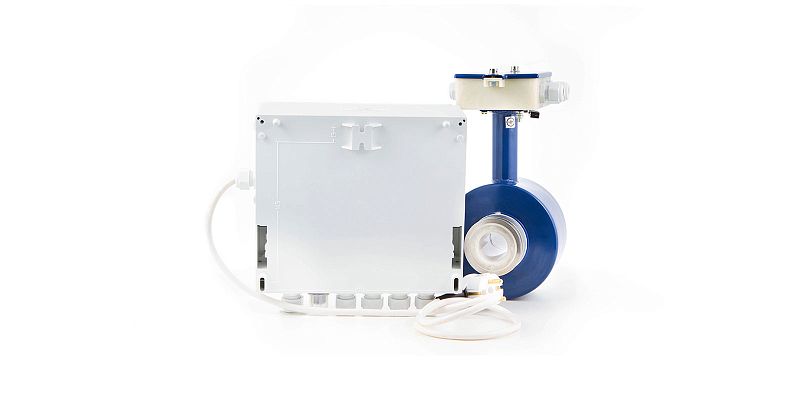

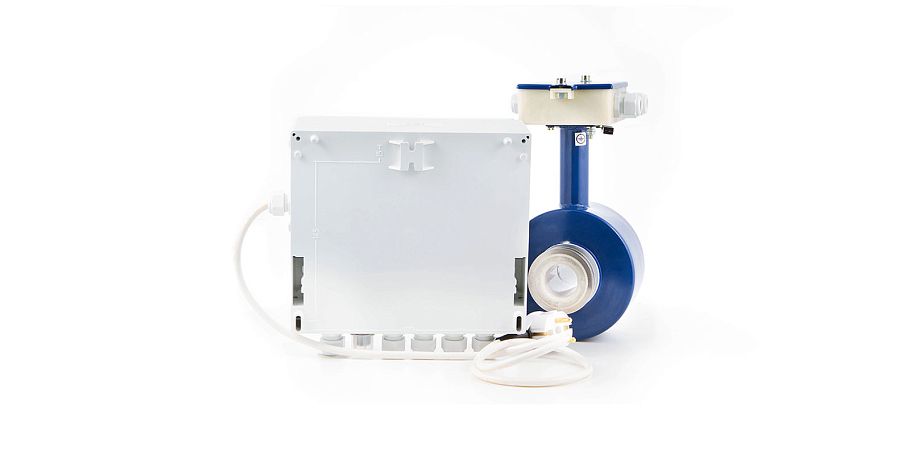

Система состоит из специализированного вычислителя СВ 5 (в дальнейшем — СВ) и следующих устройств, именуемые в дальнейшем датчиками:

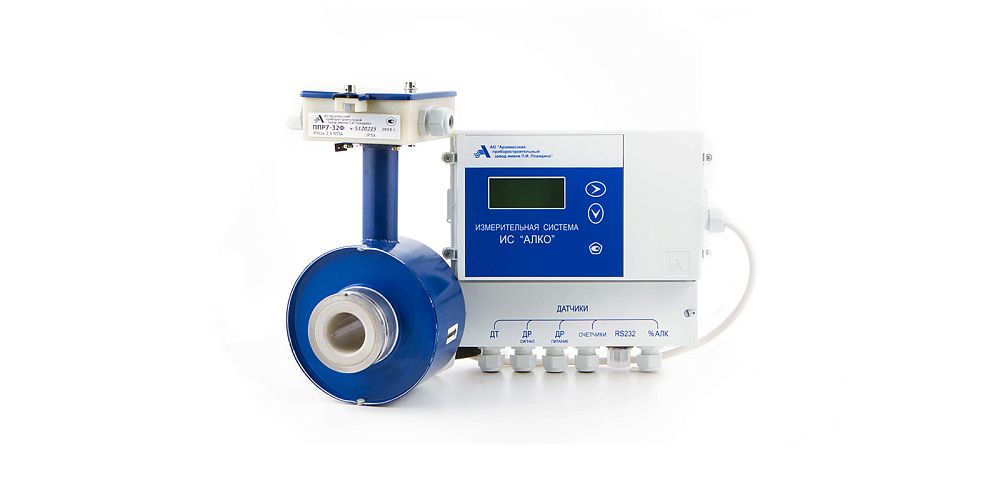

• первичного преобразователя расхода ППР 7 (в дальнейшем — ППР 7), являющегося электромагнитным датчиком расхода измеряемой среды;

• термопреобразователя сопротивления платинового с номинальной статической характеристикой 100П, являющегося датчиком температуры измеряемой среды (в дальнейшем — ТСП);

• универсального счетчика бутылок УСБ или управляющего модуля учета продукции УМУП (в дальнейшем — счетчик бутылок).

По заказу потребителя система может поставляться без счетчика бутылок.

По заказу потребителя в составе системы поставляются два модема и контроллер связи КС (в дальнейшем — КС). КС предназначен для подключения нескольких систем к одному УСПД-ПК. Один КС позволяет объединить до четырех систем на один УСПД-ПК. Каскадное соединение четырех КС позволяет объединить до 13 систем на один УСПД-ПК.

Модемы предназначены для передачи данных и управления системами удаленно по телефонной линии. Модемы настраиваются на предприятии-изготовителе системы. Один модем предназначен для подключения к КС или СВ, другой — для подключения к компьютеру.

Система выпускается в нескольких исполнениях в зависимости от диаметра условного прохода (Ду) ППР-7 (см.руководство по эксплуатации).

Система комплектуется соединительными кабелями, монтажными комплектами, эксплуатационной документацией, нотариально заверенной копией свидетельства об утверждении типа, а также УСПД-ПК с установленной и настроенной операционной системой Windows 8.1 и установленным программным обеспечением для управления системой, формированием и передачи информации в ЕГАИС.

Система обеспечивает:

1. индикацию текущего времени и текущей даты;

2. индикацию времени наработки системы с момента первого включения СВ;

3. измерение и индикацию суммарного объема измеряемой среды при рабочих условиях и приведенного к температуре плюс 20 °С за текущий час, текущие сутки и за все время работы системы;

4. индикацию текущего объемного расхода;

5. измерение и индикацию температуры измеряемой среды ;

6. подсчет и индикацию суммарного количества бутылок, прошедших по линии розлива за текущий час, текущие сутки и за все время работы системы;

7. индикацию сообщений об ошибках и неисправностях;

8. сохранение всех измеренных параметров и архивов при отключении питания системы в течение не менее 10 лет с отметкой в памяти системы момента отключения;

9. автоматический переход через 3 минуты из любого окна в окно индикации объема измеряемой среды, приведенного к температуре плюс 20 °С;

10. измерение, индикацию и архивирование показателей за смену (суммарных объемов измеряемой среды, температуры, количества бутылок, аварийных ситуаций). Всего количество смен 16. Начало смены и переход на новую смену включается потребителем, продолжительность смены может быть любой промежуток времени;

11. создание энергонезависимых архивов всех измеренных параметров глубиной 5 лет для суточного и 6 месяцев для часового по отношению к текущей дате, индицируемой СВ с возможностью вывода архивов на собственный индикатор и УСПД-ПК за любые сутки и за любой час указанных периодов соответственно;

12. блокировку измерения объема при отсутствии измеряемой среды в трубе ППP-7 и при частичном заполнении трубы ППР-7.

В дополнение к перечисленным функциям система обеспечивает настройку следующих параметров, защищенных паролями доступа:

1. возможность ввода коэффициента объемного расширения измеряемой среды;

2. возможность корректировки текущей даты и текущего времени;

3. возможность установки (изменения) номера абонента при подключении нескольких систем к одному ПК;

4. возможность изменения масштабирующего коэффициента канала измерения расхода на ±10 % от его номинального значения, равного 1,0000;

5. возможность изменения паролей доступа.

Технические характеристики системы приведены в руководстве по эксплуатации и в описании типа, которое размещено на нашем сайте.

Межповерочный интервал 1 год.

Операционная система Windows 8.1 Pro RUS32 bit.

Блок питания внешний 60W (источник бесперебойного питания в комплект не входит).

Подставка для крепления.

Степень защиты УСПД-ПК от проникновения пыли и влаги  – IP65.
